▲適用范圍
適用于戶外或危險區域內的儀表、溫度計、液位計、流量計等模擬量管道設備的防浪涌保護，
本產品外殼為304不銹鋼材質，環氧樹脂灌封，防爆、防潮、防銹，通過導線連接安裝在現場儀表上。
適用于石油、化工、煤礦等易爆危險區域中的本質安全電路和總線系統的電涌保護。
設計標準：GB/T 18802.21(IEC 61643-21)，GB/T 3836.1-2021，GB/T 3836.2-2021
防爆合格證：GYB24.3274X
防爆標志：Ex db IIC T6 Gb

▲常用型號

型號	貨號	描述

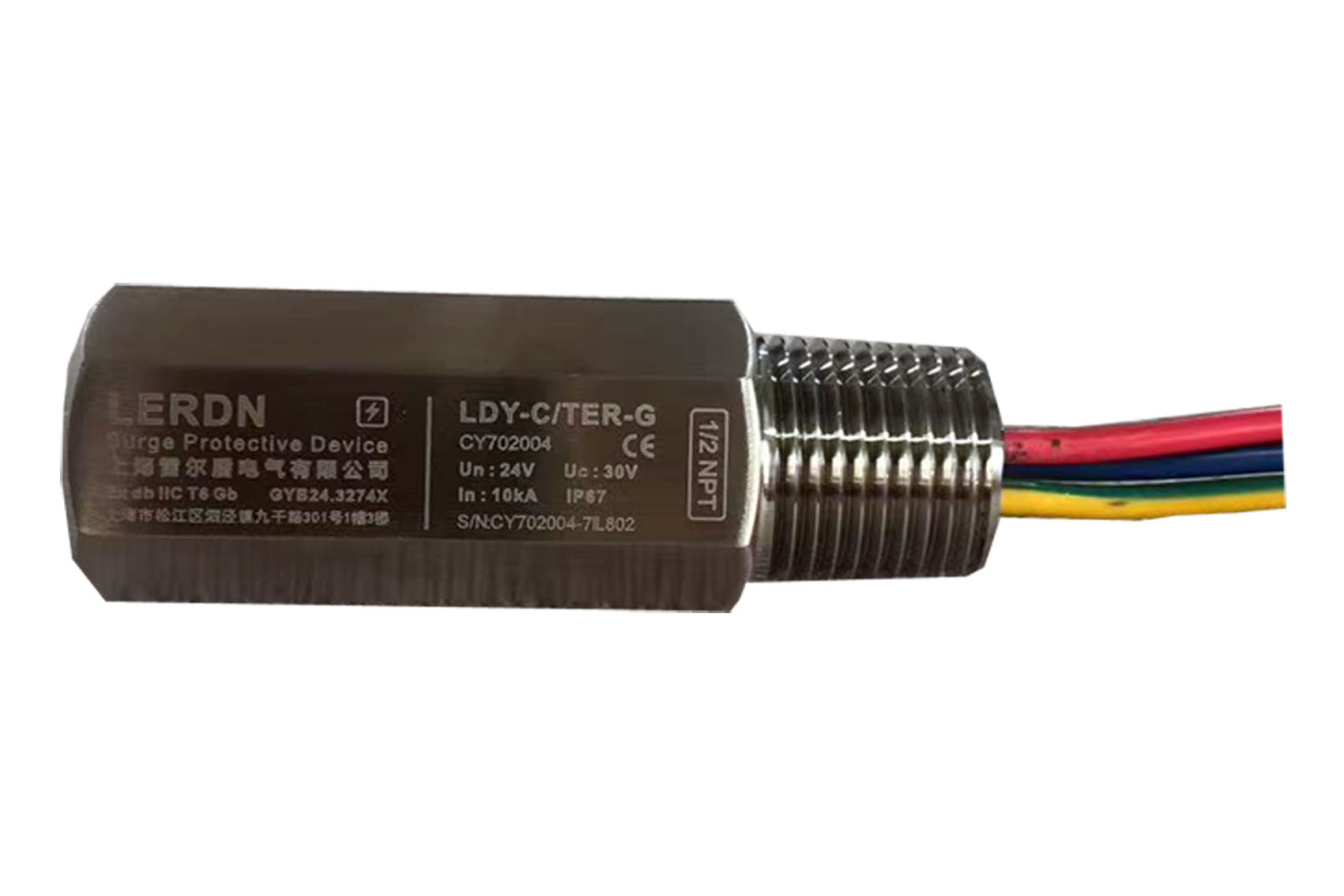

LDY-C/TER-G	CY702001	Un:24V二線制M20X1.5
LDY-C/TER-G	CY702002	Un:24V三線制M20X1.5
LDY-C/TER-G	CY702003	Un:24V四線制M20X1.5
LDY-C/TER-G	CY702004	Un:24V二線制1/2NPT
LDY-C/TER-G	CY702005	Un:24V三線制1/2NPT
LDY-C/TER-G	CY702006	Un:24V四線制1/2NPT
LDY-C/TER-G	CY702007	Un:24V二線制3/4NPT
LDY-C/TER-G	CY702008	Un:24V三線制3/4NPT
LDY-C/TER-G	CY702009	Un:24V四線制3/4NPT

▲主要技術參數
額定電壓(Un): 24V
zui大持續工作電壓(Uc): 30V
標稱放電電流(In@8/20μs): 10kA
電壓保護水平(Up): 80V(線對線[C1@1.2/50μs 0.6kVV/0.3kA])，750V(線對地[C2@1.2/50μs 5kV/2.5kA])
適應網絡速率：10MHz
插入損耗：≤0.5dB
螺紋接口：M20X1.5(1/2NPT、3/4NPT)
試驗類別: C1和C2
絕緣電阻: >5MΩ
工作溫度: -40°C ~ 70°C
防護等級: IP67
防爆標志：Ex db IIC T6 Gb
防爆合格證：GYB24.3274X
